<普洱>天正华意电气设备有限公司
普洱瓦斯继电器校验仪1用途适用于各类压力释放阀的测试。2电气及控制系统（1）工作环境：－30℃~40℃，相对湿度＜85％；（2）电气主线路采用 AC380V，总功率 8.5KW；（3）空压机采用 AC380V，功率 8KW；（4）电动执行元件采用 AC220V/DC24V 电源控制，功率 0.25KW；（5）控制系统采用 AC220V/DC24V 电源控制，功率 0.25KW；（6）采用 19 寸全彩触摸液晶显示器，全中文图形显示，操作过程由系统自动完成，无需人工干预；（7）采用屏幕触摸键盘，操作人员可用此键盘对试验报告内容进行编辑。（8）嵌入 PC 系统可直观的对开启压力、关闭压力及密封压力检测的单项和综合项目进行操作，并同时编辑打印试验报告；3主要性能3.1 测量范围（1）压力开启检测：0~150kPa（2）关闭压力检测：0~150kPa（3）密封压力检测：0~150kPa 3.2 精度（1）压力检测精度：0.2 级（2）压力显示位数：000.00kpa；（3）压力误差：±0.3kP。4操作前准备使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。在未接通电源之前，应该对于仪器的性进行检查，电源接线应牢固，通地要良好，然后再接通电源开关。5 操作程序5.1压力释放阀的装夹选择对应口径检测管路，将被测压力释放阀放置于定位柱上，使用螺栓加紧被测压力释放阀，人员保持距离。检测连线将鳄鱼夹信号线的一端与气被测压力释放阀的功能柱脚相连接，另一端插入检测台上的对应插孔。5.3 系统初始界面接通被测压力释放阀检测台的外部供电电源：此时面板上的[红色]按钮指示灯亮起，系统处于通电状态；按下面板上的[绿色]按钮，此时[绿色]按钮指示灯亮起，系统处于启动状态；按下急停开关，面板上的[红色]和[绿色] 按钮指示灯同时熄灭，系统处于停机工作状态。
普洱瓦斯继电器校验仪、操作指南5.1 首次使用该校验台请先往油槽中加满25＃变压器油。5.2 瓦斯继电器安装5.2.1 将瓦斯继电器放于继电器升降台上，调节升降台的高度伸缩管的长度，至继电器与校验台口径对中，按动液压前进键，使得瓦斯继电器密封紧固。5.2.2 将2气管（图一）与瓦斯继电器排气孔相连。5.2.3 校验台四根线从前至后依次与继电器1、2、3、4（5）接线柱相连。5.2.4 将校验台气管与空压机相连，测试开始时就将空压机打开。5.2.5该校验台自身口径为Ф80，但同时配有Ф25、Ф50口径转接器，若需测试QJ-25、 QJ50型继电器，只需安装前加装口径转接器。注：安装时对接处请加密封垫，以防止漏油确保测试准确！5.3 操作步骤5.3.1 打开总电源，按下启动，等待进入电脑界面。5.3.2 打开瓦斯（气体）继电器校验台图标，等待进入操作界面，如图三。图三5.3.2 点击系统初始化，进行瓦斯除气、管路除气操作.瓦斯除气：排除瓦斯继电器中的气体。管路除气：排除管路中的气体。5.3.3 轻瓦斯实验轻瓦斯实验前进行轻瓦斯初始化轻瓦斯初始化完成后点击排气结束进行轻瓦斯测试轻瓦斯测试开始前选择测试次数，选定后点击轻瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。5.3.4 重瓦斯测试重瓦斯实验前进行重瓦斯初始化重瓦斯初始化完成后点击排气结束进行重瓦斯测试重瓦斯测试开始前可选择测试次数和瓦斯继电器口径，选定后点击重瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。
选购变压器压力释放阀校验装置找天正华意电气设备有限公司
<普洱>天正华意电气设备有限公司
普洱瓦斯继电器校验仪首先将该瓦斯继电器校验仪竖直放置，特别注意做本密闭实验过程都要将校验仪竖直才进行测试，并且要将待测瓦斯继电器的排气孔旋钮顺时针关闭。接着用手点击一下图（1）“密闭测试”的操作界面，你将会看到图（12）的操作界面。图（12）6.1.1.24.完成6.1.1.23.的操作后我们来对“试验时间”和“试验压力”进行设置。点击触摸屏上“试验时间”的操作界面上会有“1分钟”“5分钟”“10分钟”“20分钟”的设置选项，操作界面如同图（13）；图（13）6.1.1.25 再接着点击触摸屏上“试验压力”的操作界面上会有“100Kpa”“120Kpa”“150Kpa”的设置选项，操作界面如同图（14）；图（14）6.1.1.26 完成上面两项设置后点击“开始实验”则实验开始，在触摸屏“实验时间”的操作界面上会看到开始用户自定义设置的时间开始计时，到了设定时间时会出现图（15）的操作界面。图（15）6.1.1.26 完成6.1.1.26的操作后用户可以在触摸屏的面板上自行观察“试验压力”和“当前压力”来判断密闭实验的准确性。在该操作本校验仪没有设计打印的操作界面所以密闭实验检测结果可以根据此项比较来判断，此“密闭测试”完成。点击“返回”则回到图（1）的主操作界面。以上是触摸屏控制箱的基本操作，请用户仔细阅读，按照介绍的步骤操作，如有不能解决的问题可以跟我们联系，我们会在时间给予解决。.7.仪器维护及维修：7.1仪器的维护：71.1本仪器为机电一体化的精密仪器，在日常使用中应妥加维护，使仪器保持良好的工作状态；7.1.2拔插电源头时应抓住插头进行操作；7.1.3不定期检查储油筒的油位。检查方法见5.1.1项的操作步骤；7.1.4仪器使用一个月时应更换储油筒的油，更换方法如下：其方法是做几次高流速试验后立即将压力油筒[气塞] 3螺帽旋
普洱瓦斯继电器校验仪 将压力释放阀信号线接至校验装置信号接线柱。测试项目1.开启、关闭压力试验，测试过程如下：1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa建议标称值设为70KPa步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa标称值设为75KPa步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。5.数据保存：测试完毕，点击“数据保存”，测试结果，在开机界面可以查询。6.数据打印：测试完毕，点击“数据打印”，打印测试结果。设备注意事项：1.新的，未使用的压力释放阀测试是一定要仔细检查，压力释放阀顶部的凸起物是否被绑定，如果被绑定一定要拆开，凸起物是否灵活。2.如压力释放阀损坏，测试压力值超过其额定开启压力值，而压力释放阀不动作，打气泵还在不停打气，压力值在不断升高，有两个地方可以查看，一个是液晶屏上的压力值，一个是压力释放阀旁的指针压力表。这时需要人工干预，一种方法是：将两根信号线短接，让打气泵停止打气，中断测试。另一种方法，直接按停止键，停止测试。检查压力释放阀。3.测试完毕，拆卸压力释放阀时，一定要按“释压”键，把气放完，留心机内当前压力为零时，才能拆卸压力释放阀。六、注意事项请用户严格按照本说明书操作，严禁违规或野蛮操作。1.产品贮存中应注意防潮、防火。2.本说明书中图示及说明可能与实物有细微差别，请以实物为准。3.非本公司维修人员或授权维修人员不得擅自维修！4.未经本公司许可擅自拆机维修，保修自动失效！
<普洱>天正华意电气设备有限公司 选购变压器压力释放阀校验装置找天正华意电气设备有限公司
普洱瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。6.1.1.6.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。图（1）6.1.1.7.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。6.1.1.8. 首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。 出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。
<普洱>天正华意电气设备有限公司
<普洱>天正华意电气设备有限公司
普洱瓦斯继电器校验仪气体继电器检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。产品特点1.使仪器在确保检测精度前提下，采用了小型化的设计，便于现场检测。2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。3.本检测仪同时满足，电网公司物资采购标准中的相关技术要求。使用环境：1.工作环境：＋10 — 40℃；相对湿度＜ 85％；2.电气采用：AC220V±10％，总功率170w；3.控制系统：AC220V，功率50w；4.执行系统：AC220V，功率120w。主要技术参数1.气体继电器检测1）流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，精度1.0级；2）容积检测：0~400ml，小显示分辨率0.1ml，误差≤5％；3）密封检测：0~150KPa；小显示分辨率0.1KPa精度1.0级；4）试验介质：＃25变压器油；5）执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。
<普洱>天正华意电气设备有限公司
选购变压器压力释放阀校验装置找天正华意电气设备有限公司
普洱瓦斯继电器校验仪指南尊敬的用户，感谢您选用我们的产品。为便于仪器能正常使用，请先阅读下列说明：1. 请遵守仪器和说明书上标示各种警告及说明事项；2. 清洁仪器时，请先关闭电源，拔下电源插头；3. 为避免损伤仪器底部，请勿将本产品放置于不平物和表面上；4. 请使用说明书指定的电源为仪器供电；5. 切勿将任何物体插入仪器内。机内有变压器油，避免导致电击、短路或火灾；6. 请在看懂本说明书后才使用仪器；7. 请妥善保存本说明书，以便随时查阅；注意 :发生下列情形时请关闭电源和拔下电源插头，并与维修人员联系，我们将及时地帮助您解决问题。1.电源线损坏或磨损；2.仪器遭受雨淋（或其它液体）；3.虽按正确方法使用，但仪器仍无法正常工作；4.曾人为进行不正确的调整；5.本产品跌落或损坏；6.本产品性能无法完全发挥效能。7.长期没有使用本产品。首先感谢贵单位垂询、使用本公司出品的产品。能源局发布的电力行业标准《气体继电保护校验仪检验规程》DL/T540—2013，本产品已列入规程中使用。请您在使用本产品之前，仔细阅读本说明书，以便正确地使用及保障。2.瓦斯（气体）继电器的动作原理和保护的结构气体保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
<普洱>天正华意电气设备有限公司
选购变压器压力释放阀校验装置找天正华意电气设备有限公司
普洱瓦斯继电器校验仪瓦斯（气体）继电器信号接线图: Q/:: e. M￥?3.瓦斯继电器校验仪主要特点：瓦斯（气体）继电器校验仪主要特点是：3.1 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。3.2 本测试仪自动化程度高。采用高性能附彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。3.3 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。3.4本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。4.主要技术性能4.1气体继电器：1、流速试验： Φ25: 0~2.0m/sΦ50: 0~2.0m/sΦ80: 0~2.0m/s小分辨率： 0.01m/s 精度0.5级；2、容积试验：0~500ml，小分辨率0.1ml，误差≤5％.3、密封试验：0.1~500Kpa，小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。4.2试验介质：a)瓦斯继电器试验介质为变压器油；4.3电源：AC220v 50HZ，功率240W；4.4仪器箱：由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm重量35kg；彩屏触摸微机测控箱：外型尺寸：51×41×33cm重量15kg；5.结构原理：本机由气体继电保护校验仪和微机测控箱组成瓦斯继电保护校验仪自动测试仪（图一）；气体继电保护校验仪底部设有油盆（图中未画出），[可调支架] 20装在油盆内，支架四角有调整水平的调节螺钉，由[拉杆紧固件] 7、[压力油筒] 2的组件和[快速阀] 11、[回油筒] 14的组件通过[被试继电器] 8组成整体，通过拉杆中部的轴承将组装好的本体支撑在轴承座上，[拉杆] 18上有[双向定位板] 21的孔和轴承座上的[定位销] 19构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。[压力油筒] 2顶部有[进气阀] 3可通过微型空压机（图中示画出）的[软管] 24连接。
普洱瓦斯继电器校验仪 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。四、技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率： 1300W5.空压机功率： 550 W6.压力检测范围：0～150KPa7.测 量 口 径 : Φ25-Φ130 mm 8.压力显示分辨率：0.1K9. 密封性能试验: 0-100 Kpa10. 夹紧方式 ：液压电动夹紧11.稳压储气罐 ：200L-250L12.储气罐强度：0.8 Mpa13.静音空压机：15L-20L14.进气增量 ：25kpa/s-40kpa/s15.精度等级：1.0级16.显示方式：15寸彩色液晶屏17.试验介质：压力释放阀试验介质为空气18.存储容量：可无限存储多组校验数据19.具有压力上升曲线试验中，同步显示压力上升过程曲线20.具有开启时间曲线试验中，软件同步显示开启时间曲线21.主机国际防水防尘等级：不低于IP5422.主机尺寸1400＊700＊1320mm23.总重量：150KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。
<普洱>天正华意电气设备有限公司 选购变压器压力释放阀校验装置找天正华意电气设备有限公司
普洱瓦斯继电器校验仪指南尊敬的用户，感谢您选用我们的产品。为便于仪器能正常使用，请先阅读下列说明：1. 请遵守仪器和说明书上标示各种警告及说明事项；2. 清洁仪器时，请先关闭电源，拔下电源插头；3. 为避免损伤仪器底部，请勿将本产品放置于不平物和表面上；4. 请使用说明书指定的电源为仪器供电；5. 切勿将任何物体插入仪器内。机内有变压器油，避免导致电击、短路或火灾；6. 请在看懂本说明书后才使用仪器；7. 请妥善保存本说明书，以便随时查阅；注意 :发生下列情形时请关闭电源和拔下电源插头，并与维修人员联系，我们将及时地帮助您解决问题。1.电源线损坏或磨损；2.仪器遭受雨淋（或其它液体）；3.虽按正确方法使用，但仪器仍无法正常工作；4.曾人为进行不正确的调整；5.本产品跌落或损坏；6.本产品性能无法完全发挥效能。7.长期没有使用本产品。首先感谢贵单位垂询、使用本公司出品的产品。能源局发布的电力行业标准《气体继电保护校验仪检验规程》DL/T540—2013，本产品已列入规程中使用。请您在使用本产品之前，仔细阅读本说明书，以便正确地使用及保障。2.瓦斯（气体）继电器的动作原理和保护的结构气体保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
<普洱>天正华意电气设备有限公司

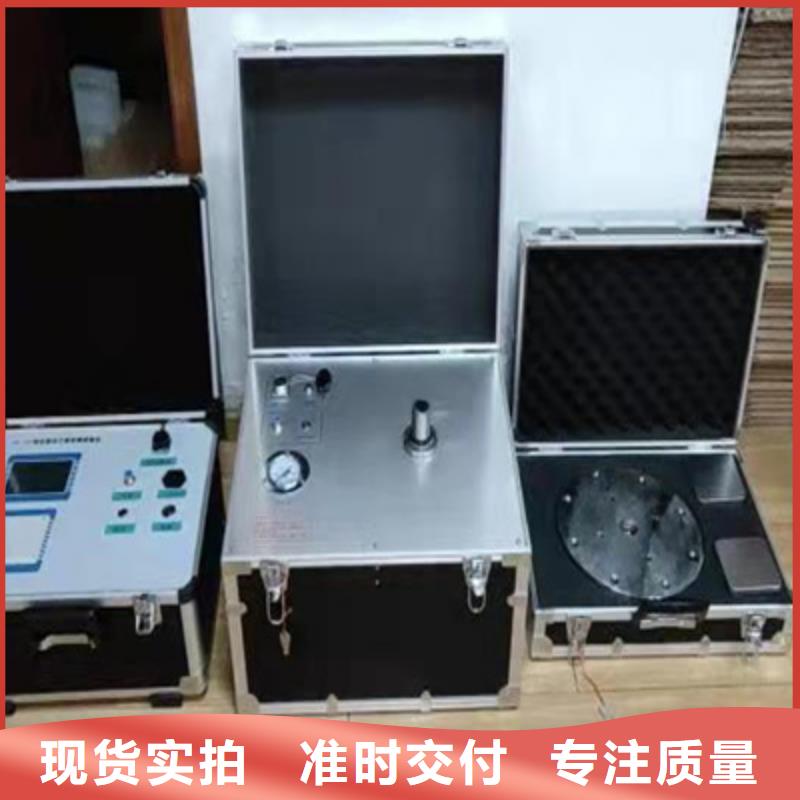

普洱瓦斯继电器校验仪 变压器压力释放阀校验装置使用说明书青岛天正华意电气设备有限公司一、产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验装置主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。
<普洱>天正华意电气设备有限公司 选购变压器压力释放阀校验装置找天正华意电气设备有限公司
普洱瓦斯继电器校验仪密闭实验瓦斯密闭初始化→瓦斯次数选择→密闭测试时间选择→瓦斯密闭测试开始5.4 测试完成，结果保存/打印。测试完成后，点击保存/打印，弹出“产品信息输入”窗口，输入相应的信息，点击确定，弹出“瓦斯类型”窗口，选择测试用的瓦斯继电器口径，点击确定，弹出“瓦斯（气体）继电器检测报告”，完成后可保存并打印。瓦斯继电器校验台气体继电器检验规程801 主题内容与适用范围本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。本标准适用于QJ-25、50、80型气体继电器（以下简称继电器），作为现场安装和运行中对继电器进行检验的规则和依据。 继电器结构与外观检查 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm的间隙。开口杯转动应灵活，轴向活动范围为0.3～0.5mm，开口杯转动过程中与出线端子近距离不小于3mm。2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，磁铁在框架内固定牢固。2.6 弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。
<普洱>天正华意电气设备有限公司 选购变压器压力释放阀校验装置找天正华意电气设备有限公司
普洱瓦斯继电器校验仪压力油筒顶部装有[压力传感器] 5和[电磁排气阀] 6，通过带插头的[屏蔽电缆] 与[测控箱] 后板的[传感器电缆接口] 相接，4，7装在带法兰盘的[压力油筒] 2的出口处；[回油筒] 14与带法兰盘的[电磁快速阀] 11通过螺纹连接成组件。[电磁快速阀] 11设有[油位开关] 17，法兰盘靠外侧装有[软管] 9和[换气阀] 10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠外侧装有[放油阀] 16，可将继电器的油通过软管与[回油筒] 14底部的[容积计量装置] 15连接。通过电缆与电磁快速阀上安装的[测量插口] 12连接，再由[电缆] 23与测控箱面板上的[信号插座] 连接。[微机测控箱] 1内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源三块板平行组装插入箱内，通过插口接头与箱体其他元件连接以方便检验维修。采用7寸LCD真彩显示，以满足流速、容积、压力显示要求。6.仪器的操作:6.1瓦斯继电保护校验仪试验:6.1.1检验前准备工作:6.1.1.1 将该仪器从箱子里取出，水平放在地面上，按一定口径用工具把要检测的气体继电器装在该气体电保护校验仪上，安装上各部分套管，并按要求连接上各部分线路，仔细检查各部分都完全各线路连接正确后就可以开始实验了。
